產品簡介：
J45J襯膠直流式截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，襯膠截止閥被廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統中做截斷介質用，但襯膠截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面
性能規范：
型號 | 公稱壓力PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
殼體試驗 | 密封試驗 | ||||
J45J/FS-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體 | ≤85 |
J45J FS-10 | 1.0 | 1.5 | 1.1 | ||
零件材料：
零件名稱 | 閥體、閥瓣 | 閥蓋 | 閥桿、閥瓣 | 手輪廓 |
材料 | HT200襯氟塑料、襯橡膠 | HT200襯氟塑料、襯橡膠 | 35襯氟塑料襯橡膠 | HT200 |

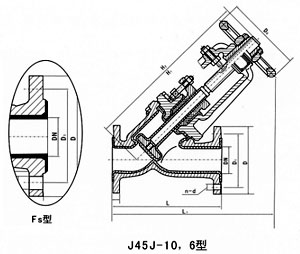

連接尺寸：
型號 | 公稱通徑DN（mm） | 尺寸（mm） | 質量（kg） | |||||||
L | D | D1 | D | H1 | b | Do | n-d | |||
25 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | |
32 | 200 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | |
40 | 130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | ||
50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | |
65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | 21 | |
80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | |
100 | 210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | ||
125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | |
150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | |
200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | |
250 | 730 | 375 | 335 | 312 | 24 | 12-.17.5 | 205 | |||
