產品概述
上明牌ZRSP（N）型電子式電動單（雙）座調節閥是由3810L系列電子式電動執行機構和單、雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，該電動調節閥調節機構閥芯是采用頂導向，單座式適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的場合，雙座式調節機構具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。
技術參數
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 單座 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
雙座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
允許壓差△MPa | ≤公稱壓力 | |||||||||||||
基本誤差% | ±2.5 | |||||||||||||
回差% | 2.5 | |||||||||||||
死區% | 1.0 | |||||||||||||
始終點偏差% | ±2.5 | |||||||||||||
額定行程偏差% | 2.5 | |||||||||||||
允許泄漏量Q | Kv值的0.01% 按GB4213－84標準 | |||||||||||||
可調范圍 | 50:1 | |||||||||||||
配電動執行器型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
3810L | 381LSA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC—160 | ||||||||
公稱壓力介質溫度閥體材料 | 1.6MPa | 常溫－20℃~+200℃ 鑄鐵HT200 | ||||||||||||
4.0MPa | 常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||
6.4MPa | 常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||

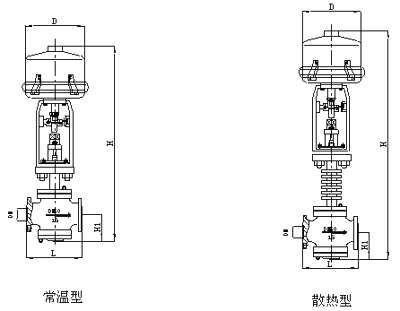

ZRSP（N）型電子式電動雙座調節閥尺寸：
公稱通徑（DN） | L | D | 單座式 | 雙座式 | ||||||
PN（MPa） | H1 | H | H1 | H | ||||||
1.6 | 4.0 | 6.4 | 常溫 | 中溫 | 常溫 | 中溫 | ||||
G3/4 | 75 | 75 | 225 | 32 | 495 | 574 | ||||
20 | 180 | 185 | 190 | 225 | 95 | 577 | 747 | |||
25 | 185 | 190 | 205 | 225 | 112 | 672 | 822 | 117 | 682 | 832 |
32 | 200 | 210 | 220 | 225 | 118 | 682 | 832 | 120 | 687 | 837 |
40 | 220 | 230 | 240 | 255 | 129 | 830 | 972 | 139 | 850 | 990 |
50 | 250 | 255 | 265 | 255 | 144 | 860 | 1000 | 144 | 860 | 1000 |
65 | 275 | 285 | 295 | 255 | 178 | 964 | 1124 | 188 | 989 | 1144 |
80 | 305 | 310 | 325 | 255 | 191 | 989 | 1149 | 208 | 1019 | 1184 |
100 | 350 | 355 | 370 | 255 | 195 | 1099 | 1159 | 220 | 1044 | 1204 |
125 | 410 | 425 | 440 | 255 | 245 | 1287 | 1459 | 270 | 1332 | 1547 |
150 | 450 | 460 | 475 | 310 | 255 | 1302 | 1517 | 280 | 1352 | 1565 |
200 | 550 | 560 | 570 | 310 | 290 | 1382 | 1557 | 320 | 1437 | 1652 |
250 | 670 | 740 | 750 | 310 | 440 | 1729 | 2004 | |||
300 | 770 | 805 | 310 | 502 | 1764 | 2039 | ||||
型號編制說明：
Z | D | S | P | 40 | P | G |
自控閥門 | 執行機構類型： | 位移特征： | 閥門結構： | 公稱壓力： | 閥體材質： | 溫度類型： |
上明牌 | D：表示PS系列 | S：表示直行程 | P：表示單座 | 16：表示1.6MP | C：表示碳鋼 | G：表示中溫型 常溫省略 |
R：表示810系列 | N：表示雙座 | 40： 表示4.0MP | P：表示不銹鋼鑄鐵省略 | |||
H：表示DKZ系列 | 64：表示6.4MP | |||||
C：表示ZAZ系列 |
