產品概述

    羅托克電動調節閥自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。

功能特點

1、液晶顯示；液晶屏幕數字實時顯示閥門的開關位置；顯示報警信息。

2、控制方式：現場旋鈕控制閥門位置、遠程4-20mA電流信號控制閥門位置

3、免開罩調試：通過操作設定器和旋鈕完成技術參數的設置、設置過程中不需要拆開電氣罩，避免了環境的灰塵，潮氣等有害物質進入執行機構內部對電氣元件的侵害。

4、高智能化；人機對話功能，隨時對執行機構進行監控。

5、可靠的防護性：經過加工中心等精密設備的加工，執行機構的零部件通過精準的裝配。合金外殼表面涂層為聚酯粉末，防護等級為IP68，可適應各種腐蝕性工作環境。防爆型電動執行機構防爆等級為ExdIICT4，適合IIA、IIB、IIC級爆炸混合物的1、2區場所等危險工作環境。

6、低噪音：使用加工中心螺紋磨等精密設備加工的零配件，使得執行機構的工作噪音僅為50分貝。

7、自饋性：防止閥門的反轉

8、離合器：獨特的手動、電動切換手柄。扳動手柄可輕松的切換到手動進行手輪操作，當進行電動操作時，離合器可以自動的切合到電動檔進行電動工作。

9、手輪：當意外斷電等緊急情況下，可以進行手動操作控制閥門工作。

10、電機：使用單相或三相全封閉鼠籠式感應電機，啟動力矩大，轉動慣量小。

11、接線盒：采用接頭盒插座方式，外接線接到插頭上，只要拔下插頭就能拆下執行機構，這樣就避免了維護過程中重新接線而發生的錯誤。

12、絕對編碼器：可選配絕對編碼器，該編碼器測量精度高，使用壽命長。

13、限位開關：安裝在輸出軸上的可調撞塊可以精確地觸動限位開關，手動操作時行程不收限位開關影響。

14、力矩開關：調整可調撞塊可以精確地調整執行機構的輸出扭矩，當輸出轉矩達到額定轉矩時，可調撞塊觸動限位開關，電動執行機構停止工作。

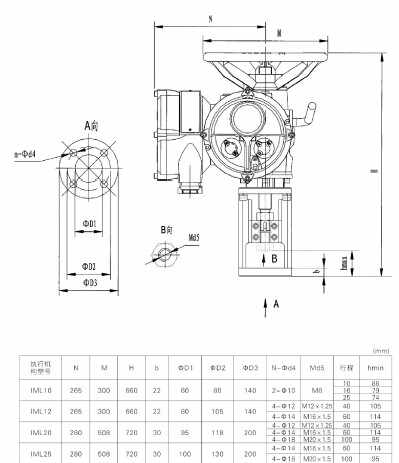

連接尺寸

技術參數
